Produktmerkmale:

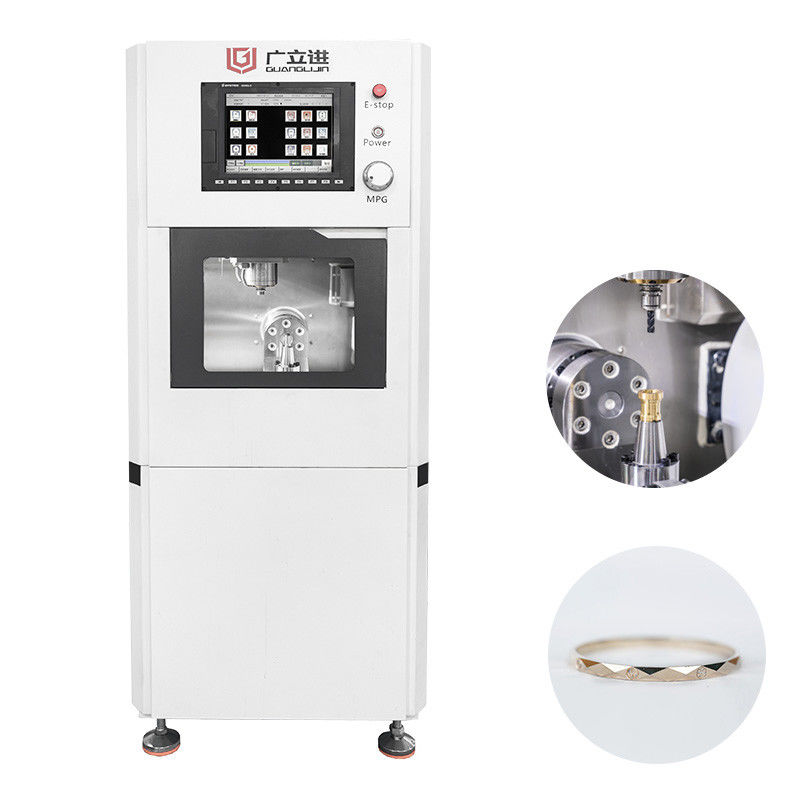

Diese Hochleistungs-Schmuckherstellungsmaschine ist für die Präzisionsbearbeitung kleiner, filigraner Teile konzipiert und bietet außergewöhnliche Genauigkeit, Stabilität und Effizienz.
Hauptmerkmale
Branchenspezifisches Design
Optimiert für die Verarbeitung von Edelmetallen mit einer Materialausnutzungsrate von über 99,95 %
Ideal für die Präzisionsbearbeitung von Gold, Platin und anderen Edelmetallen
Hervorragende mechanische Leistung
Monolithische Gusseisenkonstruktion gewährleistet Schwingungsdämpfung und Langzeitgenauigkeit
4./5. Achsen mit japanischen Präzisionsgetrieben (±0,003 mm Positioniergenauigkeit)
Deutsche Rexroth-Kugelumlaufspindeln und Linearführungen für überlegene Bewegungssteuerung
Intelligentes Bearbeitungssystem
Lenake intelligentes Steuerungssystem
10,4" Industrie-Touchscreen für benutzerfreundliche Bedienung
Vollständig geschlossenes servogetriebenes Werkzeugmagazin (12 Stationen) mit 5-6 Sekunden Werkzeugwechsel
Technische Daten
Spindelgeschwindigkeit: 60.000 U/min (wassergekühlt)
Positioniergenauigkeit: ±0,005 mm
Arbeitsweg: X-220 mm / Y-105 mm / Z-115 mm
Maschinenabmessungen: 620×740×1520 mm (B×T×H)
Anwendungen
Schmuckherstellung (Ringe, Anhänger, Armbänder usw.)
Präzisionskomponenten aus Edelmetallen
Geeignet für Schmuckwerkstätten, Fertigungszentren und High-End-Customizing-Geschäfte
Hinweis: Betrieb mit 220V/50Hz Stromversorgung. Maschinengewicht: 500 kg. Inklusive Sicherheitstüren und automatischem Schmiersystem.
Optionale Konfigurationen für spezifische Verarbeitungsanforderungen verfügbar.
Technische Parameter:
| Nr. |
Artikel |
Details |
| 1 |
B-Achsen-Reduzierer |
Alpha, Deutschland |
Nenndrehmoment 44,6 Nm,
Momentanes max. Drehmoment 156 Nm,
Nenndrehzahl 43 U/min, max. Drehzahl 85 U/min |
| 2 |
C-Achsen-Reduzierer |
Japan |
Nenndrehmoment 6,4 Nm,
Momentanes max. Drehmoment 22,3 Nm,
Nenndrehzahl 300 U/min, max. Drehzahl 600 U/min |
| 3 |
Getriebekomponenten |
Rexroth, Deutschland |
Wiederholgenauigkeit: +/-0,005 mm |
| 4 |
Bedienung |
SYNTEC-System |
10,4'' Touchscreen |
| 5 |
Servomotor |
|
400 W / 200 W |
| 6 |
Spindel |
elektrisch |
2,5 kW, max. Drehzahl 60000 U/min
Wasserkühlung mit Durchflussalarm |
| 7 |
Werkzeugmagazin |
Servoantrieb |
Bis zu 12 Werkzeuge |
| 8 |
Werkzeughalter |
|
ISO 10 |
| 9 |
Spannzange |
|
ER-11 |
| 10 |
Schmierung |
|
Zeitgesteuerte automatische Ölung |
| 11 |
Arbeitsplanheit |
|
+/-0,005 mm |
| 12 |
X-Achsen-Hub |
|
220 mm |
| 13 |
Y-Achsen-Hub |
|
105 mm |
| 14 |
Z-Achsen-Hub |
|
115 mm |
| 15 |
Körpergewicht |
|
0,5 Tonnen |
| 16 |
Vordertür |
|
Einfache Schwingtür |
| 17 |
Layout (mm) |
Hauptkörper |
620 Breite * 740 Tiefe * 1520 Höhe |
| 18 |
Strombedarf |
|
220 V / 50 Hz |
相关文件:
安装说明
相关产品目录
Support und Dienstleistungen:
Technischer Support
Installation
Schulung
Wartung
Fehlerbehebung
Software-Upgrade
Verpackung und Versand:
Begasungs-Holzkiste auf dem See- oder Luftweg
FAQ:
F: Sind Sie ein Händler oder Hersteller?
A: Wir, Guanglijin, sind ein Hersteller von CAD/CAM CNC-Maschinen mit über 20 Jahren Erfahrung.
F: Woher kommen Sie?
A: Wir kommen aus Shenzhen, China, einer der kreativsten Städte der Welt.
F: Bieten Sie Support oder Service im Ausland an?
A: Ja, wir haben ein Technikerteam, das ins Ausland reisen kann, um globalen Service und Support zu leisten.
F: Verfügt diese Maschine über eine Zertifizierung?
A: Unsere Maschinen sind CE-zertifiziert.
