G11-550 Vertikal- und Horizontalmaschine mit Doppelspindel-Gravur- und Fräscharten
Beschreibung des Produkts:

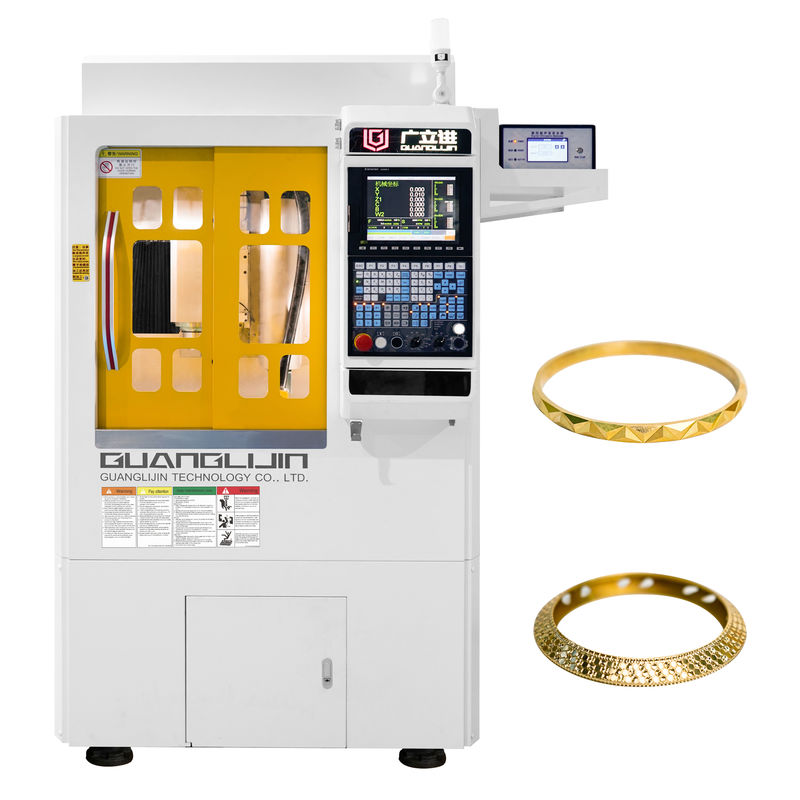

Hochwertige Schmuckmaschine
Diese hochwertige Schmuckmaschine wurde für eine außergewöhnlich komplizierte und komplexe Fertigung entwickelt.Elektrische Spindel mit hohem Drehmoment, bekannt für ihren extrem stabilen Betrieb und außergewöhnliche PräzisionDiese Kernkomponente gewährleistet sowohl eine robuste Leistung als auch eine Mikron-Genauigkeit während der Verarbeitung.
Die Ausrüstung unterstütztGleichzeitige Bewegung in 7 Achsen, integriert mit einemAutomatischer Werkzeugwechsler mit zwei WerkzeugmagazinenundFähigkeit zur gleichzeitigen mehrwinkligen Gravur und FräsenDiese Synergie ermöglicht eine hochflexible, effiziente und umfassende 3D-Bearbeitung von ausgeklügelten Strukturen und erweitert damit die Gestaltungsmöglichkeiten erheblich.
MitGuanglijin Intelligente ProgrammiersoftwareDas System eröffnet ein grenzenloses Potenzial für künstlerischen Ausdruck und technische Innovation in der Schmuckproduktion.hochwertige Qualitätundbahnbrechende Entwürfe, definiert es die Grenzen der Präzisionsschmuckherstellung neu.
Technische Parameter:
| - Nein. Ich weiß nicht. |
Artikel 1 |
Einzelheiten |
| 1 |
Reduktor für die Achse B |
Alpha, Deutschland |
Nenndrehmoment 12,7 Nm, maximaler Drehmoment 44,6 Nm,
Nenngeschwindigkeit 300 U/min, Höchstgeschwindigkeit 600 U/min |
| 2 |
C-Achsenmotor |
|
Drehzahl 2500 U/min Nenndrehmoment 15 N.m. |
| 3 |
Reduktor für die W-Achse |
Alpha, Deutschland |
Nenndrehmoment 88,9 Nm, maximaler Drehmoment 312 Nm,
Nenngeschwindigkeit 43 U/min, maximale Drehzahl 85 U/min |
| 4 |
Achse Z2 |
Rexroth, Deutschland |
Wiederholbarkeit: +/- 0,003 mm |
| 5 |
Achse 8 |
Horizontale Spindel |
ISO10 Werkzeughalter |
| 6 |
Neunte Achse |
vertikale Spindel |
ISO20 Werkzeughalter |
| 7 |
Komponenten der Getriebe |
Rexroth, Deutschland |
Wiederholbarkeit: +/- 0,005 mm |
| 8 |
Betrieb |
SYNTEC-System |
220MB-10,4 Zoll-Bildschirm-Betriebsbox,
mit einer Breite von maximal 600 mm auf der linken Seite |
| 9 |
Servomotor |
|
200w/400w/750w |
| 10 |
Vertikaler Spindel |
elektrisch |
3.7kw, max. Drehzahl 40000 U/min Wasserkühlung mit Durchflussmelder |
| 11 |
Horizontale Spindel |
elektrisch |
2.5kw, max. Drehzahl 60000 U/min. Wasserkühlung mit Durchflussmelder |
| 12 |
Werkzeugmagazin |
mit einer Leistung von mehr als 50 kW |
10 Werkzeuge für vertikale Spindel
7 Werkzeuge für horizontale Spindel |
| 13 |
Werkzeughalter |
|
ISO 20 |
| 14 |
Schleudertank |
|
ER-16, ER-11 |
| 15 |
Schmierung |
|
Automatisches Ölen |
| 16 |
Arbeitsflächigkeit |
|
+/- 0,005 mm |
| 17 |
X-Achsen-Schlag |
|
500 mm |
| 18 |
Zug der Y-Achse |
|
130 mm |
| 19 |
Z1-Achsen-Schlag |
|
190 mm |
| 20 |
Zug der Achse Z2 |
|
140 mm |
| 21 |
Körpergewicht |
|
2.0 Tonnen |
| 22 |
Eingangstür |
|
Schiebetür |
| 23 |
Layout (mm) |
Hauptkörper |
1150 Breite*1130 Tiefe*2100 Höhe |
| 24 |
Leistungsbedarf |
Dreiphasen |
380v/50hz |
Unterstützung und Dienstleistungen:
Technische Unterstützung
Einrichtung
Ausbildung
Instandhaltung
Fehlerbehebung
Software-Upgrade
Verpackung und Versand:
Fumigation mit Holzgehäuse auf See oder in der Luft
Häufige Fragen:
F: Wie heißt die Schmuckmaschine?
A: Der Markenname der Schmuckmaschine ist guanglijin.
F: Wie lautet die Modellnummer der Schmuckmaschine?
A: Die Modellnummer der Schmuckmaschine lautet Vertikal- und Horizontal-Doppelspindel-Gravur- und Fräsmaschine G11-550.
F: Wo stammt die Schmuckmaschine her?
A: Die Schmuckmaschine wird in 101/F und 201/F, Gebäude 27, Lianchuang Science and Technology Park, 21 BulanRoad, Xialilang Village, Nanwan Street, Shenzhen hergestellt.
