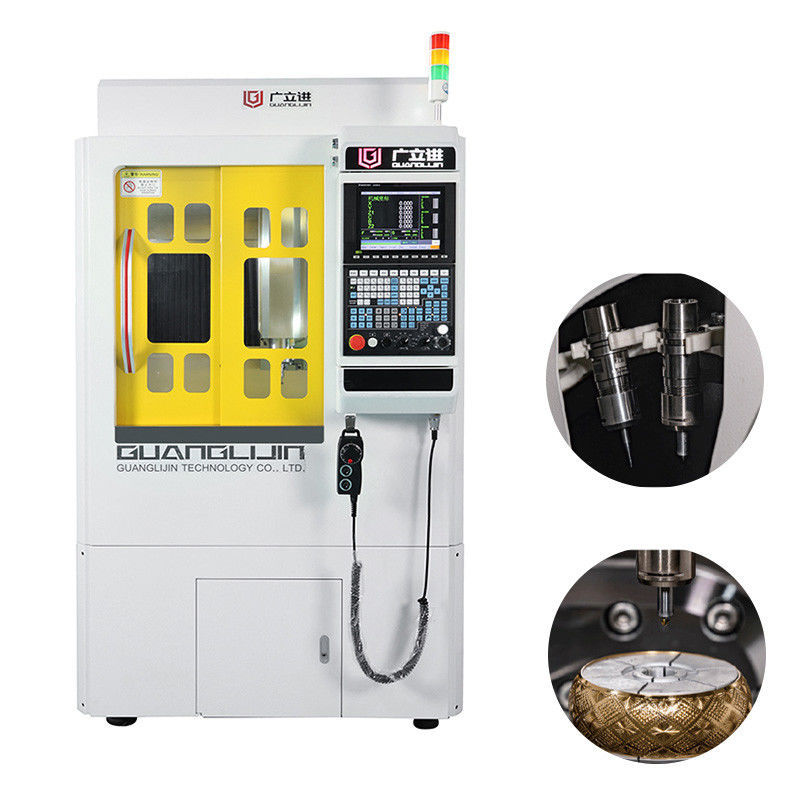

Vollautomatisches Werkzeugwechselsystem (Kerndurchbruch)
"Smart-Tool-Magazin ermöglicht Schaltungen auf zweiter Ebene, komplexe Prozesse ununterbrochen abzuschließen"
→ Schaltet automatisch zwischen Gravierwerkzeugen, Fräsmaschinen, Bohrern und Polierköpfen auf demselben Werkstück ab.Mustergravierungen, Schnittstellen, Mikroborungen und Oberflächenbearbeitung. steigert die Produktionseffizienz für komplizierte Schmuckstücke (z.B. Diamantringköpfe, filigranen Anhänger) dramatisch.
7-Achsen-Hyper-Freiheitsbearbeitung (revolutionäre Struktur)
"360° Totenwinkelfreie Präzisionsgravur, Neudefinition der Designgrenzen"*
→ Erledigt mühelosTiefrelieferung(z. B. Inschriften an der Innenwand eines Armbandes) undEinstellungen für den äußersten Winkel(z. B. unregelmäßige Edelsteinrahmen) unerreichbar mit herkömmlichen 5-Achsen-Maschinen.
→ Optimiert Werkzeugwege, um Kollisionen zu verhindern und gleichzeitig die Präzision fürUltrafeine Texturen(z. B. Haarlinienmuster, Federmotive).
6 Achsen gleichzeitiges Mehrwinkel-Gravieren und Fräsen (Hochpräzisionsformen)
"Konturfolgende Oberflächengravur, die Millimeter-Details nachbildet"
→ Leistungeneine konstante Präzisionsgravurauf komplexen gekrümmten Oberflächen (z. B. gewölbte Ringbänder, wellenförmige Kettenverbindungen), wodurch die Verzerrung der planaren Projektion beseitigt wird.
→ UnterstütztFräsen auf Mikronebenefür die Präzisionsherstellung von Wachsmodellen, Metallkonstruktionen und versteckten Schnallen.
Intelligente Fertigung in geschlossenem Kreislauf (Effizienzsteigerung und Kostensenkung)
→ Optimierung des 7-Achsen-Pfades reduziert die Leerlaufbewegung und senktSchrottpreise für Edelmetalle.
→ Automatischer Werkzeugwechsel + Batch-SynchronisierungsschnitteEnergieverbrauch pro Einheit, die 24 Stunden kontinuierliche Produktion ermöglicht.
Technische Parameter:
| - Nein. Ich weiß nicht. |
Artikel 1 |
Einzelheiten |
| 1 |
mit einer Leistung von mehr als 1000 W |
Alpha, Deutschland |
Nenndrehmoment 88.9 n.m.
Instantane max. Drehmoment 312n.m,
Nenngeschwindigkeit 43 U/min, Höchstgeschwindigkeit 85 U/min |
| 2 |
Reduktor für die Achse B |
Alpha, Deutschland |
Nenndrehmoment 44,6 Nm,
Instantane max. Drehmoment 156 n.m.
Nenngeschwindigkeit 43 U/min, Höchstgeschwindigkeit 85 U/min |
| 3 |
Reduktor für die Achse C |
Japan |
Nenndrehmoment 12,7 n.m.
Instantane max. Drehmoment 44,6 Nm,
Nenngeschwindigkeit 300 U/min, Höchstgeschwindigkeit 600 U/min |
| 4 |
Komponenten der Getriebe |
Rexroth, Deutschland |
Wiederholbarkeit: +/- 0,005 mm |
| 5 |
Betrieb |
SYNTEC-System |
220MA-10,4-Zoll-Bildschirm-Betriebsbox |
| 6 |
Servomotor |
|
200w/400w/750w |
| 7 |
Spindel |
elektrisch |
3.7kw, max. Drehzahl 45000 U/min
Wasserkühlung mit Durchflussmelder |
| 8 |
Werkzeugmagazin |
mit einer Leistung von mehr als 50 kW |
Bis zu 22 Werkzeuge |
| 9 |
Werkzeughalter |
|
HSK E25 |
| 10 |
Schleudertank |
|
ER-16 |
| 11 |
Schmierung |
|
Automatisches Ölen |
| 12 |
Arbeitsflächigkeit |
|
+/- 0,005 mm |
| 13 |
X-Achsen-Schlag |
|
500 mm |
| 14 |
Zug der Y-Achse |
|
160 mm |
| 15 |
Z-Achsen-Schlag |
|
200 mm |
| 16 |
Körpergewicht |
|
1.8 Tonnen |
| 17 |
Eingangstür |
|
Schiebetür |
| 18 |
Layout (mm) |
Hauptkörper |
1060 Breite*1300 Tiefe*2100 Höhe |
| 19 |
Leistungsbedarf |
Dreiphasen |
380v/50hz |
Unterstützung und Dienstleistungen:
Technische Unterstützung
Einrichtung
Ausbildung
Instandhaltung
Fehlerbehebung
Software-Upgrade
Verpackung und Versand:
Fumigation mit Holzgehäuse auf See oder in der Luft
Häufige Fragen:
F: Sind Sie Händler oder Hersteller?
A: Wir, Guanglijin, sind ein Hersteller von CAD/CAM-CNC-Maschinen mit über 20 Jahren Erfahrung.
F: Woher kommen Sie?
A: Wir kommen aus Shenzhen, China, einer der kreativsten Städte der Welt.
F: Bieten Sie Unterstützung oder Dienstleistungen im Ausland an?
A: Ja, wir haben ein technisches Team, das ins Ausland reisen kann, um weltweiten Service und Support zu leisten.
F: Kommt diese Maschine mit einer Zertifizierung?
A: Unsere Maschinen sind CE-zertifiziert.
